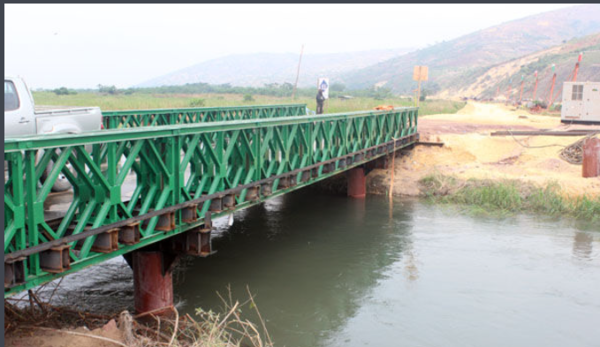

装配式钢便桥安装技术介绍：

1、下部结构由钢管桩、桩间联接系和承重梁组成；

2、上部结构由贝雷梁、横向分配梁、桥面板、伸缩缝、分配梁夹具、桥面板夹具等组成；

3、附属结构由护栏、人行道等组成。

桥梁第四代钢便桥除下部结构外，其它部件均实现了工厂化，现场装配式安装，各组成部件的特点为：

1、 对贝雷梁局部进行了优化设计，在保障结构受力的情况下更有利于现场安装，节约材料和施工成本。贝雷梁的加工均采用机器人自动焊接，保障产品质量；

2、横向分配梁采用兴土桥梁自主研发的专用横梁夹具固定，拆装简单快捷，连接牢固。

3、桥面板进行了模块化设计，由12号工字钢和8mm花纹钢板组焊，每块标准尺寸2mx6m，采用4个专用端部夹具和2个中间夹具固定，拆装非常方便。桥面板采用工厂标准化流水线加工而成，夹具为一次成型的铸造件，保障制造质量。

4、伸缩缝由上盖板和下盖板组成，标准尺寸为2m×0.64m，由12号工字钢和8mm花纹钢板组焊，采用桥面板夹具固定。

5、人行道由纵梁、横向连杆、限位角钢和脚踏板组成，其中脚踏板为专用镀锌防滑踏板，非常轻便又安全美观。

6、桥面护栏由护栏片、立柱、踢脚板、护栏柱帽、直接头、接头护套、塑料斜锲、踢脚板卡扣、底座锲块组成。可以快速装配成型，不需要焊接。装配成型的护栏高度1.2米，如果便桥局部位置需要吊装作业，可通过人工翻转护栏片，使护栏高度由1.2米降至1米，满足设备的吊装作业。护栏也可以通过加设增高节，使设有人行道的便桥护栏高度满足安全规范要求。
